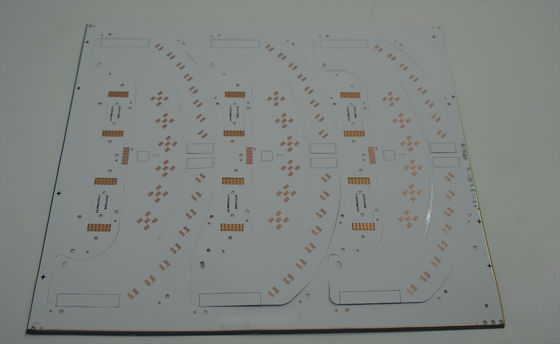

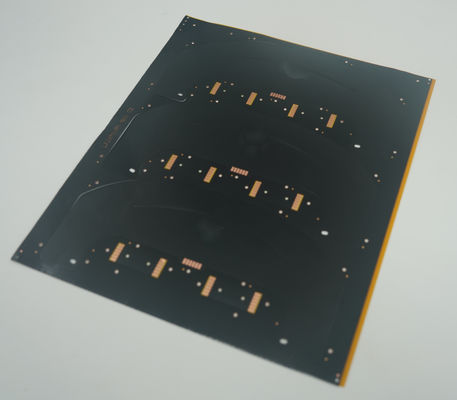

स्टील स्टिफनेर के साथ 2L लचीला पीसीबी ब्लैक कवरले सफेद सोल्डरमास्क

स्टील स्टिफनर्स के साथ फ्लेक्सिबल प्रिंटेड सर्किट (एफपीसी) एक प्रकार का फ्लेक्सिबल सर्किट बोर्ड है जिसमें अतिरिक्त यांत्रिक कठोरता और समर्थन के लिए एक स्टील सुदृढीकरण शामिल है।इस्पात कठोर करनेवाला आमतौर पर एफपीसी के विशिष्ट क्षेत्रों में इसकी स्थिरता और ताकत बढ़ाने के लिए जोड़ा जाता हैइस्पात कठोर करने वाले एफपीसी के बारे में कुछ महत्वपूर्ण बिंदुः

उद्देश्य: इस्पात सख्त करने वाले का उपयोग लचीले सर्किट को संरचनात्मक समर्थन प्रदान करने के लिए किया जाता है, विशेष रूप से उन क्षेत्रों में जहां अतिरिक्त कठोरता या माउंटिंग शक्ति की आवश्यकता होती है।यह कुछ सीमाओं से अधिक झुकने या झुकने से रोकने में मदद करता है और एफपीसी को स्थिरता जोड़ता है.

स्टील स्टिफनर के प्रकार: एफपीसी में इस्तेमाल होने वाला स्टील स्टिफनर विशिष्ट डिजाइन आवश्यकताओं के आधार पर प्लेट, फ्रेम या व्यक्तिगत टैब के रूप में हो सकता है।कठोरता आमतौर पर स्थायित्व और विश्वसनीयता के लिए स्टेनलेस स्टील या अन्य उच्च शक्ति मिश्र धातु से बना होता है.

लगाव के तरीके: स्टील स्टिफनर को विभिन्न तरीकों से एफपीसी से जोड़ा जाता है। सामान्य लगाव तकनीकों में चिपकने वाला बंधन, यांत्रिक लगाव (जैसे नाइट्स या शिकंजा) शामिल हैं।या दोनों का संयोजनप्रयोग की जाने वाली लगाव विधि डिजाइन विचार, वांछित लचीलापन, माउंटिंग आवश्यकताओं और विनिर्माण क्षमताओं सहित पर निर्भर करती है।

कठोरता स्थानः स्टील कठोर करनेवाला आवश्यकतानुसार समर्थन प्रदान करने के लिए FPC पर रणनीतिक रूप से रखा जाता है। इसे बोर्ड के किनारों के साथ, कनेक्टर क्षेत्रों के आसपास,या विशिष्ट क्षेत्रों में जिन्हें झुकने का विरोध करने या विधानसभा और उपयोग के दौरान स्थिरता प्रदान करने के लिए सुदृढीकरण की आवश्यकता होती है.

लाभः एफपीसी में स्टील स्टिफनर्स को शामिल करने के कई फायदे हैं। यह लचीले सर्किट की समग्र यांत्रिक ताकत और कठोरता को बढ़ाता है,उच्च स्तर के तनाव का सामना करने की अनुमति देता हैयह FPC की आयामी स्थिरता में सुधार करने में भी मदद करता है, जिससे घटकों की सुसंगत स्थिति और संरेखण सुनिश्चित होता है।

डिजाइन पर विचारः स्टील स्टिफनर्स के साथ एफपीसी को डिजाइन करते समय, समग्र लचीलापन आवश्यकताओं, वजन की सीमाओं और स्थान की सीमाओं जैसे कारकों पर विचार किया जाना चाहिए।पर्याप्त समर्थन प्रदान करते हुए वांछित लचीलापन बनाए रखने के लिए कठोर करने वाले की जगह और आकार को सावधानीपूर्वक निर्धारित किया जाना चाहिए.

अनुप्रयोगः स्टील स्टिफनर्स के साथ एफपीसी विभिन्न उद्योगों में अनुप्रयोग पाते हैं, जिनमें ऑटोमोटिव, एयरोस्पेस, औद्योगिक उपकरण और उपभोक्ता इलेक्ट्रॉनिक्स शामिल हैं।वे आमतौर पर उन अनुप्रयोगों में उपयोग किए जाते हैं जहां लचीलापन और यांत्रिक शक्ति के संयोजन की आवश्यकता होती है, जैसे कि कनेक्टर, डिस्प्ले मॉड्यूल, सेंसर असेंबली और अन्य उपकरणों में जो बार-बार झुकने के अधीन होते हैं या माउंट करने के लिए अतिरिक्त स्थिरता की आवश्यकता होती है।

इस्पात सख्त करने वाले एफपीसी लचीले सर्किट के यांत्रिक गुणों को बढ़ाने के लिए एक प्रभावी समाधान प्रदान करते हैं, जिससे उन्हें मांग वाले वातावरण में विश्वसनीय रूप से प्रदर्शन करने की अनुमति मिलती है।रणनीतिक रूप से इस्पात सुदृढीकरण को शामिल करके, एफपीसी विविध अनुप्रयोगों की आवश्यकताओं को पूरा करते हुए लचीलापन और संरचनात्मक समर्थन के बीच वांछित संतुलन प्राप्त कर सकते हैं।
