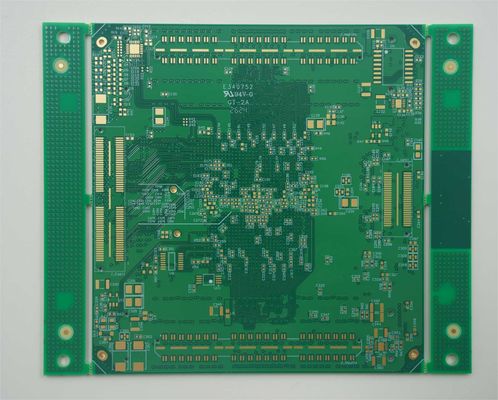

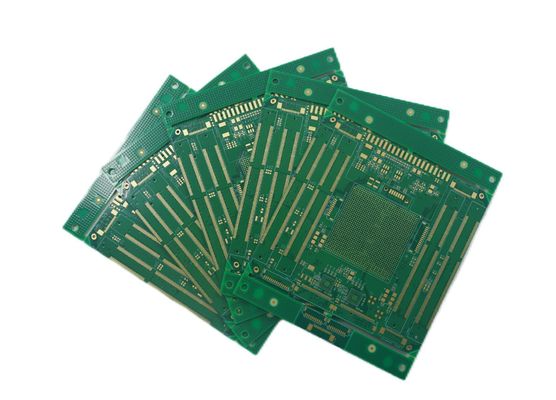

एचडीआई मल्टीलेयर पीसीबी (उच्च घनत्व इंटरकनेक्ट प्रिंटेड सर्किट बोर्ड) एक प्रकार का प्रिंटेड सर्किट बोर्ड है जो अपनी उन्नत सुविधाओं और क्षमताओं के लिए जाना जाता है।इसमें कई विशिष्ट उत्पाद विशेषताएं हैं।, जिसमें एक बहुस्तरीय संरचना, दफन वाइस डिजाइन और उत्पादन प्रक्रिया में महत्वपूर्ण नियंत्रण बिंदु शामिल हैं।
बहुस्तरीय संरचनाः एचडीआई पीसीबी को एक साथ ढेर किए गए प्रवाहकीय निशान और इन्सुलेट सामग्री की कई परतों के साथ डिज़ाइन किया गया है।इस बहुस्तरीय संरचना से आपस में जुड़ने के अधिक घनत्व की अनुमति मिलती है, जो बोर्ड को जटिल और कॉम्पैक्ट सर्किट डिजाइनों को समायोजित करने में सक्षम बनाता है। परतों को वायस का उपयोग करके आपस में जोड़ा जाता है, जो विभिन्न परतों के बीच ऊर्ध्वाधर कनेक्शन प्रदान करते हैं।
दफनाए गए विआस डिजाइनः एचडीआई पीसीबी दफनाए गए विआस का उपयोग करते हैं, जो कि बोर्ड की आंतरिक परतों के बीच स्थित विआस हैं। ये विआस बाहरी परतों से दिखाई नहीं देते हैं,पीसीबी को एक अधिक सुव्यवस्थित उपस्थिति दे रही हैदफन किए गए वायस बोर्ड की सतह पर जगह बचाने में मदद करते हैं और सिग्नल हस्तक्षेप और प्रतिबाधा को कम करके इसके विद्युत प्रदर्शन को बढ़ाते हैं।
नियंत्रित प्रतिबाधा: एचडीआई पीसीबी को संकेत की अखंडता सुनिश्चित करने और हानि को कम करने के लिए प्रतिबाधा पर सटीक नियंत्रण की आवश्यकता होती है।उत्पादन प्रक्रिया में बोर्ड भर में लगातार संकेत विशेषताओं को बनाए रखने के लिए सावधानीपूर्वक प्रतिबाधा गणना और प्रतिबाधा नियंत्रण तकनीक शामिल हैयह विशेष रूप से उच्च गति और उच्च आवृत्ति अनुप्रयोगों के लिए महत्वपूर्ण है जो विश्वसनीय संकेत संचरण की आवश्यकता है।
माइक्रोविया प्रौद्योगिकी: एचडीआई पीसीबी माइक्रोविया का उपयोग करते हैं, जो एक उच्च आयाम अनुपात के साथ छोटे व्यास वाले वायस हैं। इन वायस में एक छोटा पदचिह्न होता है,घटकों के निकटतम स्थान और बेहतर मार्ग के निशान को सक्षम करनामाइक्रोविया तकनीक सर्किट घनत्व और लघुकरण को बढ़ाने की अनुमति देती है, एचडीआई पीसीबी को कॉम्पैक्ट इलेक्ट्रॉनिक उपकरणों जैसे स्मार्टफोन, टैबलेट और पहनने योग्य उपकरणों के लिए उपयुक्त बनाती है।
लेजर ड्रिलिंग: एचडीआई पीसीबी की उत्पादन प्रक्रिया में अक्सर लेजर ड्रिलिंग शामिल होती है, जो सटीक छेद प्लेसमेंट और आकार के माध्यम से छोटे प्रदान करती है।लेजर ड्रिलिंग से बेहद बारीक व्यास के माइक्रोविया बनते हैंयह प्रौद्योगिकी बोर्ड के इंटरकनेक्ट की सटीकता और विश्वसनीयता सुनिश्चित करती है।
अनुक्रमिक लेमिनेशनः एचडीआई पीसीबी अक्सर अनुक्रमिक लेमिनेशन तकनीक का उपयोग करते हैं। इसमें बोर्ड को परत-दर-परत बनाना शामिल है, जिसमें प्रत्येक परत को एक साथ लेमिनेट करने से पहले व्यक्तिगत रूप से संसाधित किया जाता है।अनुक्रमिक लेमिनेशन बोर्ड की समग्र मोटाई पर अधिक नियंत्रण की अनुमति देता है और आंतरिक परतों के विश्वसनीय पंजीकरण सुनिश्चित करता है, जो बोर्ड की संरचनात्मक अखंडता में योगदान देता है।
सख्त विनिर्माण सहिष्णुताः एचडीआई पीसीबी के उत्पादन के लिए सटीकता के वांछित स्तर को प्राप्त करने के लिए सख्त विनिर्माण सहिष्णुता की आवश्यकता होती है।विनिर्माण प्रक्रिया में महत्वपूर्ण नियंत्रण बिंदुओं में उत्कीर्णन शामिल हैंइन नियंत्रण बिंदुओं से सर्किट्री और वायस का सटीक गठन सुनिश्चित होता है।बोर्ड की कार्यक्षमता और विश्वसनीयता बनाए रखना.
संक्षेप में, एचडीआई पीसीबी एक बहुस्तरीय संरचना, दफन वाइस डिजाइन और उत्पादन प्रक्रिया में महत्वपूर्ण नियंत्रण बिंदु प्रदान करते हैं। ये विशेषताएं उच्च सर्किट घनत्व, लघुकरण,नियंत्रित प्रतिबाधा, और विश्वसनीय सिग्नल ट्रांसमिशन, एचडीआई पीसीबी को उन्नत इलेक्ट्रॉनिक उपकरणों के लिए उपयुक्त बनाते हैं।
