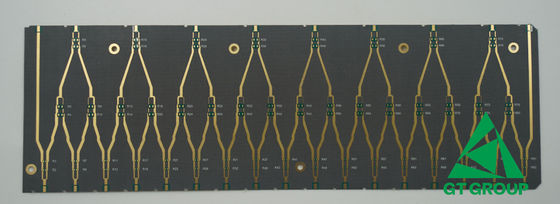

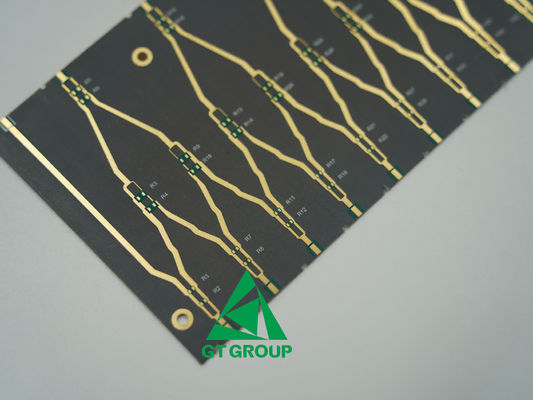

उच्च आवृत्ति पीसीबी प्रोटोटाइप 2 परत FR4 BM255 0.51 मिमी ग्रीन Soldmermask के साथ

उत्पाद पैरामीटरः

उच्च आवृत्ति पीसीबी आधुनिक इलेक्ट्रॉनिक्स में महत्वपूर्ण घटक हैं, जिन्हें 500 मेगाहर्ट्ज से लेकर कई गीगाहर्ट्ज और उससे अधिक की आवृत्तियों पर काम करने के लिए डिज़ाइन किया गया है।यहाँ उच्च आवृत्ति पीसीबी के कुछ प्रमुख विशेषताएं हैं:

1. डायलेक्ट्रिक स्थिर (Dk) और विसर्जन कारक (Df): उच्च आवृत्ति पीसीबी को संकेत प्रसार देरी को कम करने और प्रतिबाधा नियंत्रण बनाए रखने के लिए कम और स्थिर डायलेक्ट्रिक स्थिर सामग्री की आवश्यकता होती है।उन्हें सिग्नल हानि को कम करने के लिए एक कम अपव्यय कारक की भी आवश्यकता होती है.

2. थर्मल विस्तार गुणांक (सीटीई)उच्च आवृत्ति पीसीबी के लिए, तनाव और संभावित विफलता से बचने के लिए विभिन्न सामग्रियों के सीटीई को मिलाना महत्वपूर्ण है, विशेष रूप से थर्मल साइकिल के दौरान।

3. ऊष्मा चालकता: उच्च आवृत्ति वाले सर्किट अक्सर महत्वपूर्ण गर्मी उत्पन्न करते हैं, जिससे थर्मल प्रबंधन एक महत्वपूर्ण विचार बन जाता है। उच्च थर्मल चालकता वाली सामग्री घटकों से गर्मी फैलाने में मदद करती है,समग्र प्रणाली विश्वसनीयता और शक्ति संभाल क्षमता को प्रभावित करने वाला.

4. नमी अवशोषण: किसी सामग्री की नमी को अवशोषित करने की प्रवृत्ति विशेष रूप से उच्च आवृत्तियों पर इसके विद्युत गुणों को काफी प्रभावित कर सकती है।आयामी स्थिरता और दीर्घकालिक विश्वसनीयता बनाए रखने के लिए कम नमी अवशोषण वाली सामग्री को प्राथमिकता दी जाती है

5. आयामी स्थिरता: यह विभिन्न पर्यावरणीय परिस्थितियों में अपने आकार और आकार को बनाए रखने के लिए एक सामग्री की क्षमता को संदर्भित करता है, लगातार विद्युत प्रदर्शन सुनिश्चित करता है और विनिर्माण उपज को प्रभावित करता है।

6. सिग्नल अखंडता: उच्च आवृत्ति वाले पीसीबी को उच्च आवृत्तियों पर सिग्नल अखंडता बनाए रखने के लिए डिज़ाइन किया गया है, जिससे सिग्नल विकृति और हानि कम हो जाती है।यह कम डाइलेक्ट्रिक हानि और सावधानीपूर्वक डिजाइन के साथ सामग्री के उपयोग के माध्यम से प्राप्त किया जाता है.

7. कम डाइलेक्ट्रिक हानि वाली सामग्री: रॉजर्स और पीटीएफई (टेफ्लॉन पीसीबी) जैसी सामग्रियों का उपयोग एचएफ पीसीबी में उनके कम अपव्यय कारक और कम डाइलेक्ट्रिक स्थिरता के कारण किया जाता है, जो सिग्नल हानि को कम करते हैं और डिवाइस के प्रदर्शन में सुधार करते हैं।

8. कुशल ताप प्रबंधन: एचएफ पीसीबी को गर्मी प्रतिरोधी होना चाहिए, थर्मल वेय, हीट सिंक और बेहतर सब्सट्रेट सामग्री का उपयोग गर्मी को प्रभावी ढंग से प्रबंधित करने के लिए किया जाना चाहिए, जिससे लंबे समय तक चलने वाला प्रदर्शन सुनिश्चित हो सके।

9. प्रतिबाधा नियंत्रण: उच्च आवृत्ति पीसीबी में अक्सर नियंत्रित प्रतिबाधा निशान और सटीक प्रतिबाधा मिलान होता है ताकि इष्टतम संकेत संचरण सुनिश्चित हो सके और प्रतिबिंब कम हो सकें।

10. निर्माण और घटक की जगह: सिग्नल के बिगड़ने और हस्तक्षेप से बचने के लिए निशानों का लेआउट और रूटिंग, साथ ही घटकों का रणनीतिक स्थान महत्वपूर्ण है।सतह माउंट घटकों अक्सर नेतृत्व प्रेरण और क्षमता को कम करने के लिए प्रयोग किया जाता है.

11. ग्राउंडिंग और शील्डिंगविद्युत चुम्बकीय हस्तक्षेप (ईएमआई) को कम करने और संकेत स्थिरता बनाए रखने के लिए उचित ग्राउंडिंग तकनीक का उपयोग किया जाता है।उच्च आवृत्ति वाले सर्किट को अक्सर बाहरी हस्तक्षेप से बचाने के लिए ढाला जाता है और इसमें विद्युत चुम्बकीय उत्सर्जन होता है.

ये विशेषताएं उच्च आवृत्ति पीसीबी को उन अनुप्रयोगों के लिए आवश्यक बनाती हैं जिनमें उच्च आवृत्ति संकेतों के कुशल संचरण और प्राप्ति की आवश्यकता होती है, जैसे कि वायरलेस संचार प्रणाली,रडार प्रणाली, माइक्रोवेव उपकरण, और उच्च गति डिजिटल सर्किट।
