| Brand Name: | Customized |
| MOQ: | 1Panel |
| कीमत: | Negotitation |
| Payment Terms: | टी/टी |
| Supply Ability: | लचीला नेतृत्व समय |

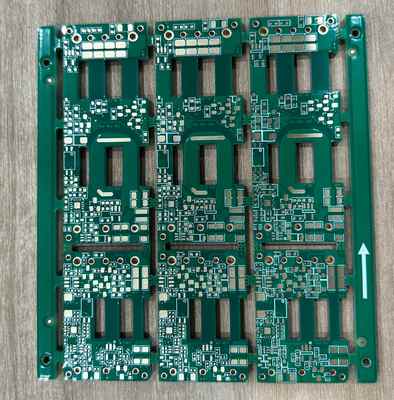

एक भारी तांबे का पीसीबी (मुद्रित सर्किट बोर्ड) एक प्रकार का सर्किट बोर्ड है जिसमें मानक पीसीबी की तुलना में तांबे की मोटाई काफी अधिक होती है।
यह बढ़ी हुई तांबे की मोटाई विशेष रूप से उच्च-वर्तमान अनुप्रयोगों को संभालने और बेहतर थर्मल प्रबंधन प्रदान करने के लिए डिज़ाइन की गई है।
मुख्य विशेषताएं और परिभाषा
तांबे की मोटाई: मानक पीसीबी में आमतौर पर 0.5 से 3 औंस प्रति वर्ग फुट (oz/ft²) तक की तांबे की मोटाई होती है, भारी तांबे के पीसीबी को इसकी आंतरिक और/या बाहरी परतों पर 3 oz/ft² या उससे अधिक की तांबे की मोटाई के रूप में परिभाषित किया गया है।कुछ मामलों में, "अत्यधिक भारी तांबे" पीसीबी में 20oz/ft² से अधिक तांबे का वजन हो सकता है।
माप: तांबे के वजन को औंस प्रति वर्ग फुट (oz/ft2) में मापा जाता है, जो बोर्ड के एक वर्ग फुट को कवर करने वाले तांबे के वजन का प्रतिनिधित्व करता है। एक उच्च औंस मान एक मोटी तांबे की परत के अनुरूप है।
ट्रेस विशेषताएं: मोटी तांबे की परतें व्यापक और लंबी ट्रेस के लिए अनुमति देती हैं, जो विद्युत प्रतिरोध को कम करती हैं। यह उन अनुप्रयोगों के लिए महत्वपूर्ण है जिन्हें अत्यधिक गर्मी उत्पन्न किए बिना उच्च धाराओं को ले जाने की आवश्यकता होती है।
| मानक परीक्षण | IPC कक्षा 2 |
| लेयर | 8 लेयर |
| न्यूनतम लाइन स्पेस | 0.2mm |
| प्रसंस्करण तकनीक | राज़िन प्लगिंग+ प्लेटेड |
| न्यूनतम छेद का आकार | 0.2MM |
| सोल्डर मास्क रंग | हरा, लाल, नीला, काला, सफेद |
| सामग्री | FR4 TG150 |
| पैकेज | वैक्यूम पैकेज |
| तांबे की मोटाई | 3oz-5oz |
भारी तांबे के पीसीबी उच्च-शक्ति और उच्च-विश्वसनीयता वाले अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए आवश्यक हैं, जिनमें शामिल हैं:
पावर इलेक्ट्रॉनिक्स: बिजली की आपूर्ति, इन्वर्टर और कनवर्टर।
ऑटोमोटिव और इलेक्ट्रिक वाहन (ईवी): बैटरी प्रबंधन प्रणाली (बीएमएस), मोटर नियंत्रक और चार्जिंग सिस्टम।
नवीकरणीय ऊर्जा: सौर ऊर्जा इन्वर्टर और पवन टरबाइन नियंत्रक।
औद्योगिक उपकरण: मोटर ड्राइव, वेल्डिंग मशीन और रोबोटिक्स।
सैन्य और एयरोस्पेस: रडार सिस्टम, बिजली वितरण इकाइयां, और संचार उपकरण जहां चरम स्थितियों में विश्वसनीयता महत्वपूर्ण है।
प्लानर ट्रांसफॉर्मर: भारी तांबे के पीसीबी का उपयोग बोर्ड पर सीधे उच्च-शक्ति-घनत्व प्लानर ट्रांसफॉर्मर बनाने के लिए किया जाता है।
भारी तांबे के पीसीबी के लिए हमारे उत्पाद तकनीकी समर्थन और सेवाओं में शामिल हैं:
- किसी भी उत्पाद-संबंधित प्रश्नों या मुद्दों में सहायता के लिए समर्पित तकनीकी सहायता टीम।
- आसान संदर्भ और समस्या निवारण के लिए व्यापक प्रलेखन और संसाधन।
- आवश्यकतानुसार स्थापना, रखरखाव और समर्थन के लिए ऑन-साइट सेवाएँ।
- विशिष्ट परियोजना आवश्यकताओं को पूरा करने के लिए उपलब्ध अनुकूलन विकल्प।
