| Brand Name: | Customized |
| MOQ: | 1 पैनल |
| कीमत: | बातचीत योग्य |
| Payment Terms: | टी/टी |

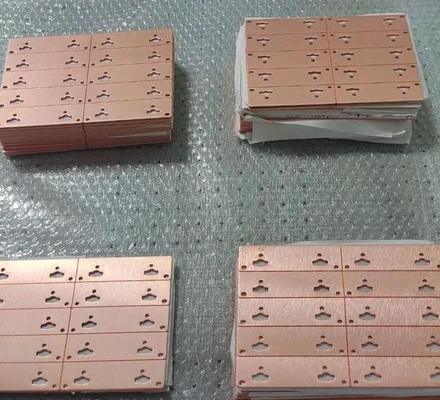

| उत्पाद का प्रकार | तांबा आधारित पीसीबी बोर्ड |
| आवेदन | औद्योगिक, बिजली |
| सतह का परिष्करण | LF HAL |
| मोटाई | 1.6 मिमी |
| विशेषता | कॉपर बेस पीसीबी (MCPCB) | सामान्य FR4 PCB |
| मूल सामग्री | ठोसतांबाप्लेट/कोर। | FR4(फायबरग्लास बुना हुआ कपड़ा और एपॉक्सी राल) |
| प्राथमिक लाभ | थर्मल प्रबंधन(गर्मी विसर्जन) | लागत प्रभावीताऔर डिजाइन लचीलापन। |
| ऊष्मा चालकता(डब्ल्यू/m·K) | उत्कृष्ट:तक400 W/m·Kशुद्ध तांबा | गरीब:आम तौर पर0.3 से 0.4 W/m·K(इपॉक्सी राल) |
| वर्तमान प्रसंस्करण | बहुत ऊंचा।मोटे तांबे के आधार का उपयोग ग्राउंड/पावर प्लेन या हीट सिंक के रूप में भी किया जा सकता है। | सीमित।तांबे के निशान की मोटाई (आमतौर पर 1-2 औंस) पर निर्भर करता है। |
| यांत्रिक शक्ति | उच्च कठोरताधातु कोर उत्कृष्ट स्थायित्व और विकृति/ कंपन के प्रतिरोध प्रदान करता है। | मध्यम।अधिकांश उपभोक्ता इलेक्ट्रॉनिक्स के लिए पर्याप्त लेकिन कम मजबूत। |
| थर्मल विस्तार गुणांक (सीटीई) | कम और बेहतर मिलानतांबे की सर्किट परतों के लिए। | उच्चतर(विशेष रूप से Z-अक्ष में), जिससे तापमान चक्र के दौरान थर्मल तनाव और संभावित पीटीएच/वी विफलता होती है। |
| डिजाइन लचीलापन | सीमित परतों की संख्या(ज्यादातर एकल या दोतरफा) ठोस धातु कोर के कारण। | बहुत बढ़िया.समर्थन जटिल,बहुस्तरीयउच्च घनत्व मार्ग के लिए डिजाइन (4, 6, 8+ परतें) । |
| लागत | उच्चतर।तांबा एक महंगी सामग्री है, और प्रसंस्करण अधिक विशिष्ट है। | कम।लागत प्रभावी और बड़े पैमाने पर उत्पादन के लिए व्यापक रूप से उपलब्ध। |
| विशिष्ट अनुप्रयोग | उच्च शक्ति वाले एलईडी, मोटर नियंत्रक, बिजली की आपूर्ति, ऑटोमोबाइल इलेक्ट्रॉनिक्स और उच्च आवृत्ति संचार मॉड्यूल। | उपभोक्ता इलेक्ट्रॉनिक्स (स्मार्टफोन, कंप्यूटर), कम से मध्यम शक्ति वाले उपकरण और जटिल डिजिटल सर्किट। |
