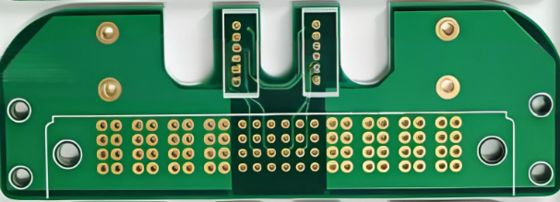

कॉपर पीसीबी बोर्ड उन्नत छेद प्लग सोल्डरमास्क प्रौद्योगिकी बिजली उत्पाद के लिए

उत्पाद का वर्णन:

उच्च विश्वसनीयता पावर पीसीबी की आवश्यकता होती है मोटी तांबे की परत (2 औंस और अधिक), प्लेट-थ्रू-होल (पीटीएच) तांबे (1 मिली) और समग्र उच्च गुणवत्ता / विश्वसनीयता,उच्च थर्मल प्रबंधन सुनिश्चित करने के लिए मध्यम टीजी या उच्च टीजी सामग्री जैसे.

पावर लेयर में एक आंतरिक हीट स्प्रेडर के रूप में मोटी तांबे का उपयोग किया जाएगा और बाहरी हीट सिंक से कनेक्ट किया जाएगा। आंतरिक और बाहरी परत तांबे के भार को संतुलित किया जाना चाहिए।2/1/1/2OZ) यांत्रिक स्थिरता बनाए रखने के लिएउत्कृष्ट गर्मी अपव्यय से बिजली घटकों (एमओएसएफईटी, प्रेरक) का कार्य तापमान कम हो जाता है, जिससे उनका जीवनकाल बढ़ जाता है और सर्किट की स्थिरता में सुधार होता है।यह विनिर्माण और संचालन के दौरान बोर्ड warpage को रोक सकता है, जो उच्च आंतरिक थर्मल तनाव वाले बोर्डों के लिए महत्वपूर्ण है।

1 मिली छेद तांबा लेपित यह उच्च विश्वसनीयता अनुप्रयोगों (जैसे, सैन्य, एयरोस्पेस, चिकित्सा) में उपयोग किए जाने वाले आईपीसी वर्ग 3 बोर्डों के लिए न्यूनतम आवश्यकता है। मानक बोर्ड वर्ग 2 (मिन) हैं.0.8 या20um) यह तांबे के बैरल और पीसीबी लेमिनेट के अंतर विस्तार के कारण बैरल दरारों और पन्नी के पृथक्करण को रोक सकता है (Z-अक्ष विस्तार) थर्मल तनाव के तहत, बिजली सर्किट में एक आम विफलता बिंदु।

तांबे के वजन और आवरण के अलावा, उच्च गुणवत्ता वाले पावर पीसीबी को सख्त सामग्री और सुरक्षा मानकों को पूरा करना चाहिए।मध्यम टीजी और उच्च टीजी सामग्री उच्च परिचालन तापमान पर अपनी संरचनात्मक अखंडता और विद्युतरोधक शक्ति बनाए रखती है, delamination को रोकने के. dielectric परत कम Z-अक्ष CTE (तापीय विस्तार के गुणांक) है. यह गर्मी के दौरान 1.0 मिलीलीटर तांबे बैरल पर लागू यांत्रिक तनाव को कम कर सकता है,जो सीधे पीटीएच विफलताओं के जोखिम को कम करता है.

एक शब्द में, पावर पीसीबी के लिए उच्च गुणवत्ता और उच्च विश्वसनीयता वाले उत्पाद की आवश्यकता होगी।

तकनीकी मापदंडः
