| MOQ: | 1 पैनल |
| कीमत: | बातचीत योग्य |
| Payment Terms: | टी/टी |

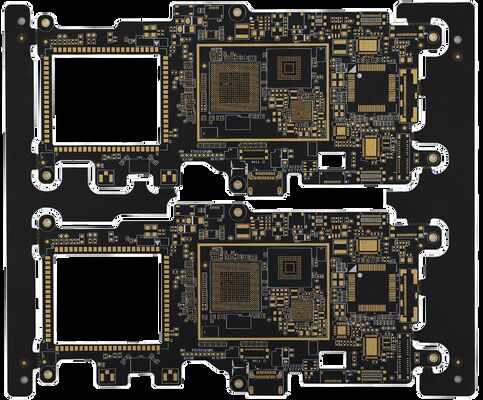

| उत्पाद का प्रकार | 8 परत HDI प्रिंटेड सर्किट बोर्ड |
| सामग्री | FR4 उच्च टीजी 1.6 मिमी |
| तांबे की मोटाई | 1/H/H/H/H/H/H/H/1 औंस |
| सतह खत्म | ईआईएनजी |
| प्रौद्योगिकी | अंधेरे छेद और राल बंद करना |
| सोल्डरमास्क | काला |
| रेखा चौड़ाई/स्थान | 0.1 मिमी |
उच्च घनत्व इंटरकनेक्ट सर्किट बोर्डों में माइक्रोविया और स्टैक माइक्रोविया को डिजाइन किया जा सकता है, जिसे एचडीआई पीसीबी के रूप में भी जाना जाता है, ताकि उन्नत डिजाइनों में जटिल इंटरकनेक्शन संभव हो सके।
माइक्रोविया,स्टैक किए गए माइक्रोविया और वीए-इन-पैड डिजाइन कम जगह में उच्च कार्यक्षमता के लिए लघुकरण की अनुमति देते हैं और सेल फोन और टैबलेट में उपयोग किए जाने वाले जैसे बड़े पिन-काउंट चिप्स को समायोजित कर सकते हैंमाइक्रोविया मुद्रित सर्किट बोर्ड डिजाइनों में परतों की संख्या को कम करने में मदद करेगा जबकि अधिक रूटिंग घनत्व को सक्षम करेगा और माध्यमों की आवश्यकता को समाप्त करेगा।
कॉम्पैक्ट और पोर्टेबल इलेक्ट्रॉनिक उपकरणों में अधिक कार्यक्षमता के लिए उपभोक्ताओं की बढ़ती मांग पीडीए, मोबाइल फोन और एआई उत्पादों सहित उद्योग को छोटे फीचर आकारों की ओर धकेल रही है।परिष्कृत प्रक्रिया ज्यामितिइन विकसित आवश्यकताओं को पूरा करने वाले इंजीनियरों के लिए उच्च घनत्व इंटरकनेक्ट (HDI) तकनीक को अपनाना आवश्यक हो गया है।
एचडीआई पीसीबी प्रौद्योगिकी पारंपरिक यांत्रिक ड्रिलिंग विधियों पर निर्भर किए बिना छेद, अंधे या दफन वायस के साथ सर्किट बोर्डों का उत्पादन करने में सक्षम बनाती है।उपयोगकर्ताओं को न केवल इस अगली पीढ़ी की तकनीक का मूल्यांकन और आवेदन करना चाहिए, लेकिन यह भी इस तरह के स्तर स्टैक-अप डिजाइन के रूप में क्षेत्रों में अपनी सीमाओं को समझने के, के माध्यम से और microvia गठन, उपलब्ध सुविधा आकार,और एचडीआई और पारंपरिक प्रिंटेड सर्किट बोर्ड प्रौद्योगिकियों के बीच मुख्य अंतर.
