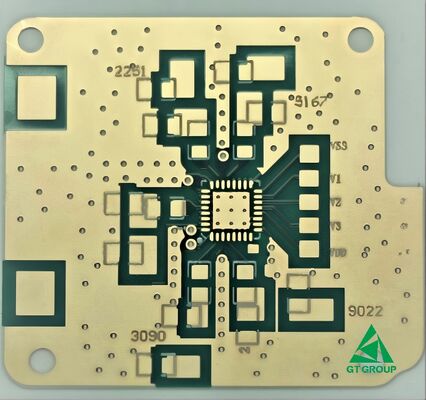

रोजर्स पीसीबी बोर्ड 35UM तांबा मोटाई माइक्रोवेव इलेक्ट्रॉनिक्स और सिग्नल प्रोसेसिंग के लिए आदर्श

उत्पाद विवरण:

रोजर्स पीसीबी (Rogers PCB) का तात्पर्य मुद्रित सर्किट बोर्डों से है जो उच्च-प्रदर्शन ढांकता हुआ लैमिनेट्स का उपयोग करके निर्मित किए जाते हैं, जिन्हें रोजर्स कॉर्पोरेशन द्वारा विकसित और उत्पादित किया जाता है, जो उन्नत इलेक्ट्रॉनिक सामग्री में एक वैश्विक नेता है। मानक पीसीबी के विपरीत जो पारंपरिक FR-4 एपॉक्सी ग्लास फाइबर से बने होते हैं, रोजर्स सामग्री विशेष रूप से उच्च-आवृत्ति, उच्च-गति और उच्च-विश्वसनीयता वाले इलेक्ट्रॉनिक अनुप्रयोगों के लिए डिज़ाइन किए गए विशेष इंजीनियर समाधान हैं।

मुख्य विशेषताएँ

असाधारण ढांकता हुआ गुण

स्थिर ढांकता हुआ स्थिरांक (Dk): विभिन्न आवृत्तियों (RF से मिलीमीटर-वेव तक) और बदलते तापमान पर एक सुसंगत Dk बनाए रखता है, जो सटीक प्रतिबाधा नियंत्रण और सिग्नल पूर्वानुमान सुनिश्चित करता है।
अल्ट्रा-लो डिसिपेशन फैक्टर (Df): सिग्नल क्षीणन (इंसर्शन लॉस) और गर्मी के रूप में ऊर्जा हानि को कम करता है, उच्च-आवृत्ति प्रदर्शन के लिए महत्वपूर्ण सिग्नल शक्ति और अखंडता को बनाए रखता है।

बेहतर थर्मल और मैकेनिकल स्थिरता

कम थर्मल विस्तार: थर्मल विस्तार का गुणांक (CTE) तांबे के पन्नी के साथ निकटता से मेल खाता है, जिससे थर्मल साइक्लिंग के दौरान तनाव कम होता है और विश्वसनीय वाया कनेक्शन सुनिश्चित होते हैं।
कम नमी अवशोषण: न्यूनतम पानी का अवशोषण प्रदर्शित करता है, जिससे आर्द्र या कठोर वातावरण में विद्युत प्रदर्शन का क्षरण रोका जा सकता है।
उच्च थर्मल चालकता: गर्मी को कुशलतापूर्वक दूर करता है, जिससे यह उच्च-शक्ति RF और माइक्रोवेव सर्किट के लिए आदर्श है।

सामान्य सामग्री श्रृंखला

RO4000® श्रृंखला (जैसे, RO4350B, RO4003C): ग्लास-प्रबलित हाइड्रोकार्बन सिरेमिक लैमिनेट्स। उत्कृष्ट RF प्रदर्शन के साथ लागत प्रभावी, 5G बेस स्टेशनों, ऑटोमोटिव रडार और RF मॉड्यूल में व्यापक रूप से उपयोग किया जाता है।
RO3000® श्रृंखला (जैसे, RO3003, RO3035): सिरेमिक-भरे PTFE कंपोजिट। मिलीमीटर-वेव अनुप्रयोगों (जैसे, 77GHz ऑटोमोटिव रडार) के लिए डिज़ाइन किया गया है जो अत्यंत कम हानि प्रदान करता है।
RT/duroid® श्रृंखला: PTFE-आधारित सामग्री जो अत्यधिक उच्च-आवृत्ति और एयरोस्पेस अनुप्रयोगों के लिए सबसे कम हानि प्रदान करती है।

प्राथमिक अनुप्रयोग

दूरसंचार: 5G/6G एंटीना, पावर एम्पलीफायर, बेस स्टेशन और माइक्रोवेव रेडियो लिंक।
एयरोस्पेस और रक्षा: रडार सिस्टम, सैटेलाइट संचार, एवियोनिक्स और इलेक्ट्रॉनिक युद्ध।
ऑटोमोटिव: एडवांस्ड ड्राइवर असिस्टेंस सिस्टम (ADAS), 77/79GHz रडार सेंसर।
औद्योगिक और चिकित्सा: उच्च-गति परीक्षण उपकरण, चिकित्सा इमेजिंग (MRI), और सैटेलाइट संचार।
संक्षेप में, रोजर्स पीसीबी उच्च-आवृत्ति सर्किट बोर्ड सामग्री के लिए स्वर्ण मानक का प्रतिनिधित्व करता है, जो अद्वितीय विद्युत प्रदर्शन और पर्यावरणीय स्थिरता प्रदान करके अत्याधुनिक तकनीकों के विश्वसनीय संचालन को सक्षम बनाता है।

तकनीकी पैरामीटर:
