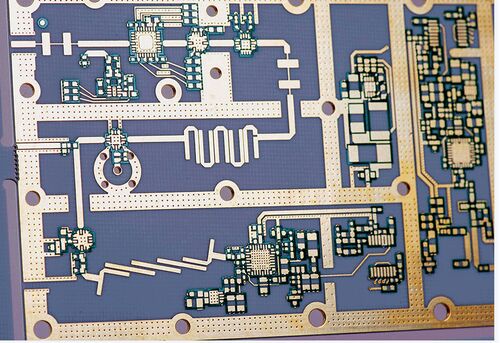

गोल्डन ट्रायंगल ग्रुप लिमिटेड पेशेवर हैत्वरित-टर्न पीसीबी प्रोटोटाइपिंग, पीसीबी मास प्रोडक्शन और पीसीबी असेंबली पर एनएएल पीसीबी निर्माण, यह शेन्ज़ेन चीन में स्थित उच्च मिश्रण और कम-मात्रा उत्पादन का समर्थन कर सकता है। यहां आपको विशिष्ट सामग्रियों और पीसीबी तकनीकों या उत्पाद प्रकारों से संबंधित जानकारी मिलेगी जिनका हम वर्तमान में उत्पादन और समर्थन करते हैं, साथ ही कुछ सहनशीलताएं भी जिन्हें हम प्राप्त कर सकते हैं। कठोर मुद्रित सर्किट बोर्डों पर, जो प्रीमियम सामग्री और उन्नत विनिर्माण प्रक्रियाओं के साथ बनाए जाते हैं, उत्कृष्ट यांत्रिक स्थिरता, थर्मल प्रतिरोध और विद्युत चालकता सुनिश्चित करते हैं—उन उपकरणों के लिए आदर्श हैं जिन्हें संरचनात्मक कठोरता और दीर्घकालिक विश्वसनीयता की आवश्यकता होती है। मानक पीसीबी क्षमता: विवरण क्षमता लेयर काउंट 1-30L (HDI:1+n+1; 2+n+2,Anylayer HDI) बोर्ड मोटाई 0.2mm- - 5.0mm कॉपर वेट इनर: 6oz, आउटर: 4oz सामग्री FR4 (किंगबोर्ड, शेनयी, ITEQ, PTFE, ROGERS, ARLON, ISOLA, TACONIC, Nelco) धातु आधारित बोर्ड, (एल्यूमीनियम, कॉपर बेस) CEM-1,CEM-2 एल्यूमीनियम+FR4, PTFE+FR4, Rogers+ FR4 सतह उपचार HASL, HASL लीड फ्री, OSP, ENIG(1u”-8u”), हार्ड गोल्ड प्लेटेड अप टू 50u”, इमर्शन सिल्वर, इमर्शन टिन, कार्बन इंक LF HASL(+गोल्ड फिंगर), इमर्शन गोल्ड +गोल्ड फिंगर्स( हार्ड गोल्ड), OSP +गोल्ड फिंगर(हार्ड गोल्ड), इमर्शन टिन +गोल्ड फिंगर( हार्ड गोल्ड) (दो अलग-अलग सतह खत्म नहीं) फिनिश्ड प्रोडक्ट साइज़ मिन: 5*5mm, मैक्स: 1500*500mm ड्रिलिंग होल्स से कंडक्टर तक मिन स्पेस 0.15mm (•कंज्यूमर इलेक्ट्रॉनिक्स (स्मार्टफोन, लैपटॉप, टीवी, वियरेबल्स)•औद्योगिक स्वचालन (नियंत्रक, सेंसर, बिजली की आपूर्ति)•ऑटोमोटिव इलेक्ट्रॉनिक्स (इन्फोटेनमेंट सिस्टम, ADAS मॉड्यूल, इंजन नियंत्रण)•चिकित्सा उपकरण (निदान उपकरण, पोर्टेबल हेल्थकेयर टूल)•दूरसंचार (राउटर, स्विच, बेस स्टेशन)•एयरोस्पेस और रक्षा (एवियोनिक्स, सैन्य संचार उपकरण)

गोल्डन त्रिकोण समूह लिमिटेड हमारे ग्राहकों को पीसीबी के लिए नीचे विभिन्न सोल्डर मास्क रंग प्रदान कर सकता है। हरा, नीला, सफेद, लाल, काला, पीला Oरेंज, बैंगनी, भूरा, ग्रे, पारदर्शी आदि।   ग्राहक अपने उत्पादों पर अपने पसंदीदा सोल्डरमास्क रंग का उपयोग कर सकते हैं।

जीटी हमारे ग्राहकों में से एक के लिए मुद्रित सर्किट बोर्ड प्रदान करने के लिए जारी है पश्चिमी तट में स्थितकठोर सोने का चढ़ाना 17
